Automata házi vízmű AJ IBO 50/60 BRIO PC-13-mal

Az AJ IBO automata házi vízmű PC-13-mal leginkább szezonálisan használatos, főként öntözésre.

Felhasználás:

• szivattyúzás olyan kutakból, ahol a szívási magasság nem haladja meg a 8 métert
• tiszta víz biztosítása házakhoz és nyaralókhoz
• öntözés
• magas emelőmagasság
• korrózióálló
• egyszerű kezelés

BRIO PC-13 típusú vezérlőegység:

• a szivattyú automatikus be- és kikapcsolása az elzárócsap kinyitásakor / elzárásakor
• beépített visszacsapó szelep és beépített szárazonfutás elleni védelem
• manométer
• névleges áram: 10A-ig
• üzemi feszültség: ~ 230 V ± 10% / 50 Hz
• csatlakozás: minden külső menet bemenete és kimenete 2,54 cm (G1")
• maximális üzemi nyomás: kb. 10 bar
• maximális vízhőmérséklet: kb. 60 °C
• kapcsoló kézi újraindítása
• kapcsolási nyomás 1,5 bar tartományban
• a kikapcsolási nyomás beállítása nem lehetséges
• térfogatáram: kb. 150 liter / perc
• méretek (H x SZ x M): 15 x 13 x 23 cm
• súly: kb. 1,3 kg
• védelem: IP65

Elektronikus kapcsoló a szivattyú működésének vezérlésére - a presscontrol a nyomáskapcsoló funkciót biztosítja amely lehetővé teszi az elektromos vízszivattyú automatizálását a nyomásesés függvényében és a víz áramlásának leállításakor az elosztóban (azaz a készülék elektromos érintkezőinek nyitásakor és zárásakor) - lehetővé teszi a szivattyú vagy a vízmű automatikus működését.

A nyomásmérővel ellátott Automat PC-13 nyomásvezérlő szárazonfutás elleni védelmet is biztosít – víz nélkül üzemelve kikapcsolja a szivattyút. Kikapcsolás után a RESET gomb megnyomásával aktiválható újra.

Az automata PC-13 nyomásvezérlő tiszta, szennyeződés és lerakódásmentes vízvezetékekben történő használatát javasoljuk, ellenkező esetben megfelelő szűrőt kell felszerelni, a készülék bemeneti részén.

Megfelelő alternatíva a PC-16 vezérlőegység.

A termék előnye:

• A nyomásmérővel ellátott PC-13 vezérlőegység automata egységként használható szivattyúkhoz és hidrofor tartály nélküli vízművekhez (automata vízművek).
• A PC-13 vezérlőegység nagy előnye a könnyű kezelhetőség.
• A BRIO PC-13 vezérlőegység manométerrel - beépített visszacsapó szeleppel rendelkezik, amely megakadályozza a víz visszajutását a szivattyúba.

Működés és alapadatok:

A manométerrel ellátott PC-13 a csatlakoztatáskor körülbelül 15 másodpercre elindítja a szivattyút. Ezután a szivattyú mindig akkor indul el, amikor eléri az üzemi nyomást abban a pillanatban, amikor a rendszerben a nyomás csökken, például amikor a szelepet kinyitják. A manométerrel ellátott PC-13 más nyomáskapcsolókkal, vezérlőegységekkel ellentétben, amelyek egy bizonyos nyomás elérésekor kikapcsolnak, a minimális áramlási érték elérésekor kapcsol ki. Ha ez a feltétel teljesül, a készülék 7-15 másodperccel késlelteti a készülék leállítását. Ez csökkenti a szivattyú alacsony térfogatáram melletti indításának gyakoriságát.

Telepítés:

A Automat PC-13 nyomásmérővel felszerelhető a szivattyú és az első vízvételi pont közötti bármely pontra úgy, hogy a készülék alján (a menetnél) található nyíl iránya a két 1” átmérőjű csatlakozás között megfelel a víz áramlási irányának. Biztosítani kell az elosztórendszer hidraulikus csatlakozásainak tökéletes tömítését. Ha 8 bar maximális megengedett nyomású szivattyút használ, akkor a PC-13 bemenetén nyomáscsökkentő szelepet kell felszerelni. A készülék gyárilag 1,5 bar nyomásra van beállítva, ami a legtöbb alkalmazáshoz optimális.

Kábelekkel együtt:

• 1 m-es kábel dugaljjal a hálózathoz való csatlakoztatáshoz
• 60 cm-es kábel a szivattyú csatlakoztatásához

Az AJ IBO 50/60 automata házi vízmű BRIO PC-13-mal a következőket tartalmazza:

• AJ IBO 50/60 szivattyú
• PC-13 vezérlőegység

Az AJ IBO automata házi vízmű PC-13-mal szétszerelve kerül szállításra, a vezérlőegység vagy a szűrő tetszőleges helyre történő elhelyezése érdekében. (A szűrő mindig a vezérlőegység előtt)

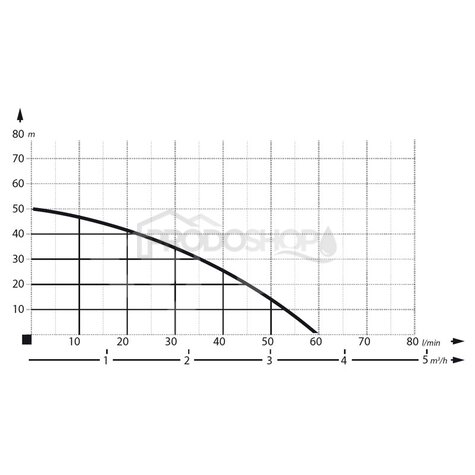

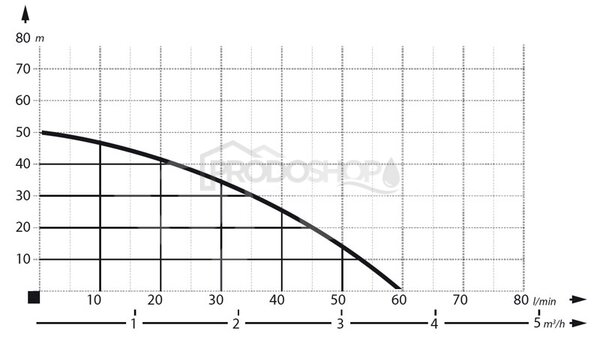

Szivattyú teljesítmény-görbéje
