Automata házi vízmű WZI 250 BRIO PC-13-mal

A WZI 250 automata házi vízmű BRIO PC-13-mal leginkább szezonálisan használatos, főként öntözésre.

Az önfelszívó szivattyúk lehetővé teszik a víz szivattyúzását kisebb mélységekből (8 m-ig), esetlegesen a víznyomás növelésére szolgálnak a vízvezetékekben.

a szivattyút házi vízmű részeként használják különböző méretű hidrofor tartályokkal

Az IBO WZI 250 szivattyú fehasználása:

• tiszta háztartási víz szivattyúzása
• öntözés
• átemelés

A szivattyú előnyei:

• a szivattyú kis méretei
• korrózióálló
• a szivattyú egyszerű telepítése és működtetése

BRIO PC-13 típusú vezérlőegység:

• a szivattyú automatikus be- és kikapcsolása az elzárócsap kinyitásakor / elzárásakor
• beépített visszacsapó szelep és beépített szárazonfutás elleni védelem
• manométer
• névleges áram: 10A-ig,
• üzemi feszültség: ~ 230 V ± 10% / 50 Hz
• csatlakozás: minden külső menet bemenete és kimenete 2,54 cm (G1")
• maximális üzemi nyomás: kb. 10 bar
• maximális vízhőmérséklet: kb. 60 °C
• kapcsoló kézi újraindítása
• kapcsolási nyomás 1,5 bar tartományban
• a kikapcsolási nyomás beállítása nem lehetséges
• térfogatáram: kb. 150 liter / perc
• méretek (H x SZ x M): 15 x 13 x 23 cm
• súly: kb. 1,3 kg
• védelem: IP65

Elektronikus kapcsoló a szivattyú működésének vezérlésére - a presscontrol a nyomáskapcsoló funkciót biztosítja, amely lehetővé teszi az elektromos vízszivattyú automatizálását a nyomásesés függvényében és a víz áramlásának leállításakor az elosztóban (azaz a készülék elektromos érintkezőinek nyitásakor és zárásakor) - lehetővé teszi a szivattyú vagy a vízmű automatikus működését.

A nyomásmérővel ellátott Automat PC-13 nyomásvezérlő szárazonfutás elleni védelmet is biztosít – víz nélkül üzemelve kikapcsolja a szivattyút. Kikapcsolás után a RESET gomb megnyomásával aktiválható újra.

Az automata PC-13 nyomásvezérlő tiszta, szennyeződés és lerakódásmentes vízvezetékekben történő használatát javasoljuk, ellenkező esetben megfelelő szűrőt kell felszerelni, a készülék bemeneti részén.

Megfelelő alternatíva a PC-16 vezérlőegység.

A termék előnye:

• A nyomásmérővel ellátott PC-13 vezérlőegység automata egységként használható szivattyúkhoz és hidrofor tartály nélküli vízművekhez (automata vízművek).
• A PC-13 vezérlőegység nagy előnye a könnyű kezelhetőség.
• A BRIO PC-13 vezérlőegység manométerrel - beépített visszacsapó szeleppel rendelkezik, amely megakadályozza a víz visszajutását a szivattyúba.

Működés és alapadatok:

A manométerrel ellátott PC-13 a csatlakoztatáskor körülbelül 15 másodpercre elindítja a szivattyút. Ezután a szivattyú mindig akkor indul el, amikor eléri az üzemi nyomást abban a pillanatban, amikor a rendszerben a nyomás csökken, például amikor a szelepet kinyitják.

A manométerrel ellátott PC-13 más nyomáskapcsolókkal, vezérlőegységekkel ellentétben, amelyek egy bizonyos nyomás elérésekor kikapcsolnak, a minimális áramlási érték elérésekor kapcsol ki. Ha ez a feltétel teljesül, a készülék 7-15 másodperccel késlelteti a készülék leállítását. Ez csökkenti a szivattyú alacsony térfogatáram melletti indításának gyakoriságát.

Telepítés:

A Automat PC-13 nyomásmérővel felszerelhető a szivattyú és az első vízvételi pont közötti bármely pontra úgy, hogy a készülék alján (a menetnél) található nyíl iránya a két 1” átmérőjű csatlakozás között megfelel a víz áramlási irányának. Biztosítani kell az elosztórendszer hidraulikus csatlakozásainak tökéletes tömítését. Ha 8 bar maximális megengedett nyomású szivattyút használ, akkor a PC-13 bemenetén nyomáscsökkentő szelepet kell felszerelni. A készülék gyárilag 1,5 bar nyomásra van beállítva, ami a legtöbb alkalmazáshoz optimális.

Kábelekkel együtt:

• 1 m-es kábel dugaljjal a hálózathoz való csatlakoztatáshoz
• 60 cm-es kábel a szivattyú csatlakoztatásához

A WZI 250 automata házi vízmű BRIO PC-13-mal a következőket tartalmazza:

• WZI 250 szivattyú
• PC-13 vezérlőegység

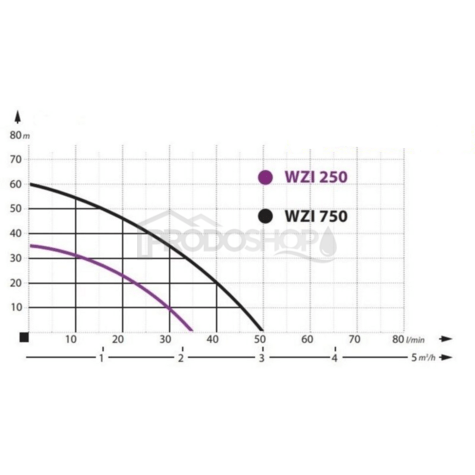

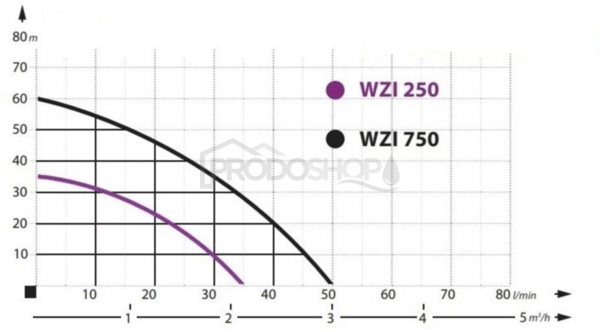

Szivattyú teljesítmény-görbéje
