Hogyan működik a nyomáskapcsoló és hogyan kell beállítani

Tartalom

• Nyomáskapcsoló házi vízművekhez
• Nyomáskapcsoló elve házi vízművekhez
• A manuális nyomáskapcsoló beállítása
• A nyomáskapcsoló ajánlott nyomástartománya annak a rendszernek a típusától és céljától függ, amelyben a nyomáskapcsolót használják.
• Ajánlások

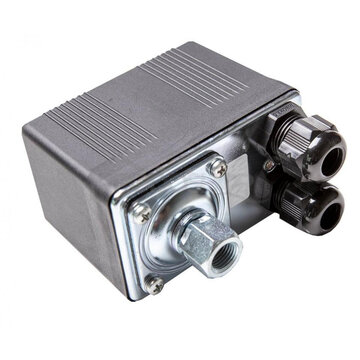

Nyomáskapcsoló házi vízművekhez

• A nyomáskapcsoló elve a szivattyú automatikus be- és kikapcsolásában rejlik, mindez a rendszerben lévő folyadék nyomásától függően.
• A nyomáskapcsolókat háztartási vízművekben használják a szivattyú automatikus indításának köszönhetően.
• Megfelelő működésük feltétele a Hidrofor tartály közvetlen közelébe történő beépítés, amely megváltoztatja és egyben kompenzálja a nyomást a teljes rendszerben
• A hidrofor tartály nélkül a nyomáskapcsoló nem fog megfelelően működni.

Nyomáskapcsoló elve házi vízművekhez

Példát tudunk adni a nyomáskapcsoló elve működésére - van egy házi vízüzemünk, amely hidrofor tartályt, szivattyút és nyomáskapcsolót tartalmaz.

• Ha a házi vízmű tartálya meg van töltve vízzel, a rendszer nyomás alá kerül egy bizonyos értékig - például 3,5 bar.
• A csap kinyitása után a víz elkezd kifolyni a tartályból, így fokozatosan csökken a nyomás a rendszerben. Amikor egy bizonyos értékre – például 2,5 bar (kapcsolási nyomás) – lecsökken, a szivattyú egy nyomószivattyúval elindul, és megkezdődik a víz beszívása.
• A csap elzárása után a szivattyú egy ideig működik, hogy vizet pumpáljon a hidrofor tartályba.
• Minél több vizet szivattyúzunk ki, annál jobban megnő a nyomás az egész rendszerben, és amikor a nyomás eléri az eredeti értékét - esetünkben 3,5 bar-t (lezárási nyomás), akkor a szivattyút a nyomáskapcsoló kikapcsolja.
• A háztartási vízmű újranyomás alatt áll és készen áll a további használatra.Be- és kikapcsolási nyomásaink gyárilag előre be vannak állítva, de szinte minden nyomáskapcsolóval mindkét nyomás lehetséges méretre beállítani egy adott telepítéshez.

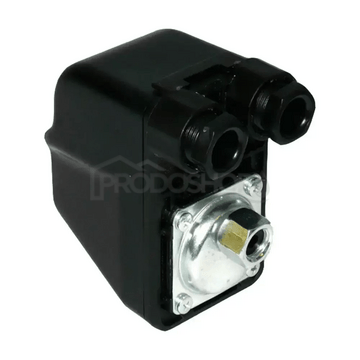

A manuális nyomáskapcsoló beállítása

(Az alábbi kézikönyv az általunk kínált PC 2 nyomáskapcsoló pontos beállítási eljárását tartalmazza. A többi nyomáskapcsoló eljárása eltérhet.)

1. Egy adott nyomáskapcsoló nyomásának beállításakor pontosan a mellékelt kézikönyv utasításai szerint kell eljárni.

2. A kapcsolódoboz kinyitása előtt le kell választani a házi vízműt az elektromos hálózatból.

3. A legalsó szelep kinyitásával leeresztjük a vizet a rendszerből.

4. Ellenőrizzük a hidrofor tartályba a nyomás helyességét, amelynek 0,2 bar-ral alacsonyabbnak kell lennie, mint a nyomáskapcsoló alsó nyomása.

5. Ha módosítanunk kell a nyomáskapcsoló gyári beállításait, azt két állítócsavar segítségével tehetjük meg.



   • 1 sz. csavar állítja be a be- és kikapcsolási nyomást.A meghúzás növeli a nyomást és egyidejűleg növeli a zárónyomást is.

   • 2 sz. csavar csak a lekapcsolási nyomást szabályozza. Meghúzáskor növeljük a csökkenést.

6. FIGYELEM : A beállítást először az 1sz. csavar nyomásának beállításával kell elvégezni a várható értékre. És a következőképpen a 2. sz csavaron.

7. Ezt követően a nyomáskapcsolót fedéllel le kell zárni, és csatlakoztatni kell az elektromos hálózathoz.

8. A beállított értékeket manométerrel ellenőrizzük, ha a mért értékek nem felelnek meg az elképzeléseknek, a teljes eljárást meg kell ismételni.

A nyomáskapcsoló ajánlott nyomástartománya annak a rendszernek a típusától és céljától függ, amelyben a nyomáskapcsolót használják.

Általában bizonyos szabványok vannak, amelyek a házi vízművekre és hasonló rendszerekre vonatkoznak. Búvárszivattyús vagy felszíni szivattyús házi vízműveknél a nyomáskapcsoló normál beállítása a következő:

• Alsó nyomáshatár: 1,4-2,0 bar
• Felső nyomáshatár: 2,8-3,5 bar

A nyomáskapcsoló helyes beállítása döntő fontosságú a háztartási vízmű vagy más nyomástartó rendszer hatékony és biztonságos működéséhez. Ha nem biztos a helyes beállításban, mindig tanácsos szakemberrel vagy a nyomáskapcsoló gyártójával konzultálni.

• Célszerű a használati vízellátás nyomáskapcsolóját a fentebb a cikkben említett nyomástartományra állítani az ajánlás és a kézikönyv alapján.

• Normál telepítéseknél és családi házaknál, ahol a vízellátáshoz háztartási víztelepet használnak, a bekapcsolási nyomást gyakran 2,1 bar-ra, a kikapcsolási nyomást pedig 3,5 bar-ra állítják be.

• Ezt a nyomást az Ön igényei szerint kell megválasztani, de a lekapcsolási és a bekapcsolási nyomás közötti minimális különbség 0,6 bar legyen.

• Ha a differenciálmű anya túl szoros, a nyomás nem szabályozható. Ebben az esetben engedélyezni kell az anyát, és kézzel kell beállítani a nyomásokat, vagy konzultálnia kell az eladóval vagy a szervizben dolgozó személlyel.


Ajánlások

• Ellenőrzés: Rendszeresen ellenőrizze a nyomáskapcsolót és az egész rendszert a megfelelő működés érdekében.
• Karbantartás: Rendszeresen tisztítsa és karbantartsa a nyomáskapcsolót a szennyeződés vagy elhasználás elkerülése érdekében.
• Biztonság: Ügyeljen arra, hogy a rendszerben lévő nyomás ne haladja meg a gyártó által javasolt maximális értékeket, hogy elkerülje a rendszer károsodását vagy a veszélyes helyzeteket.
